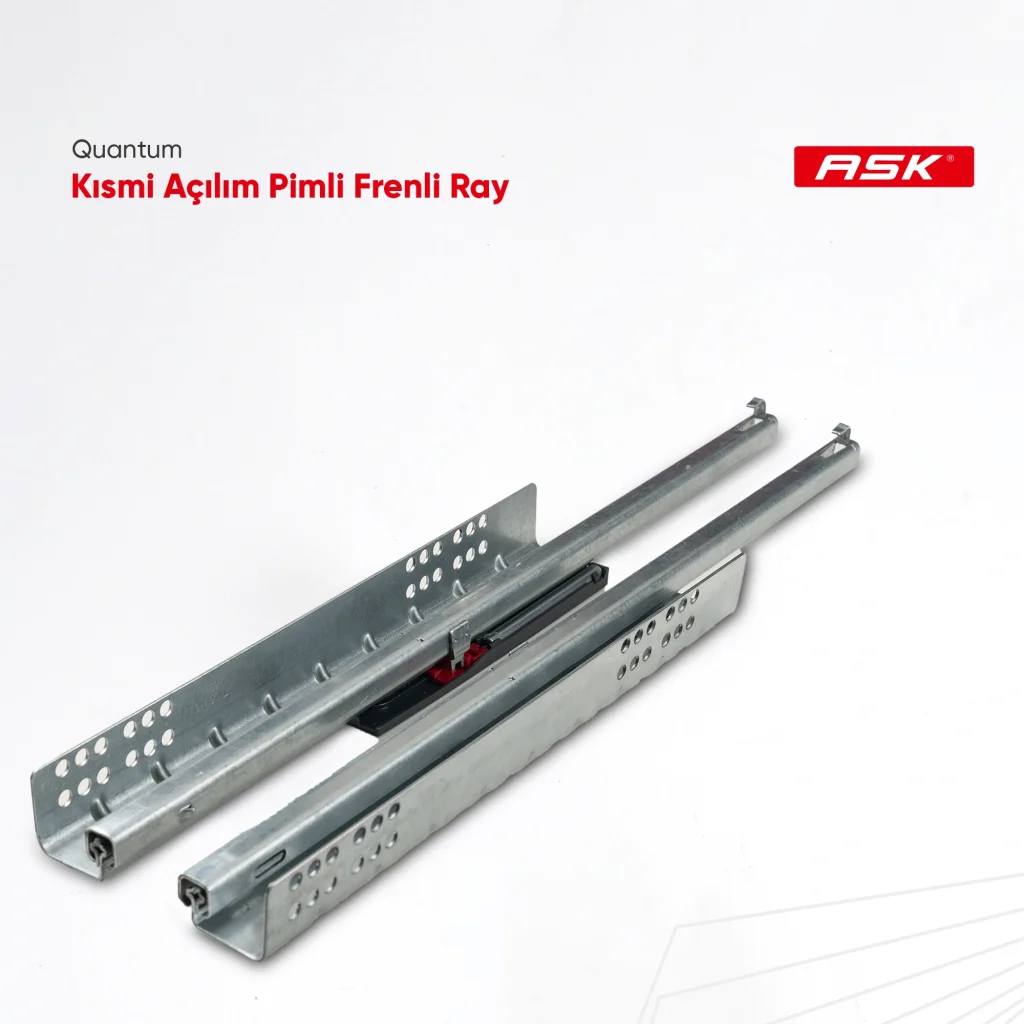

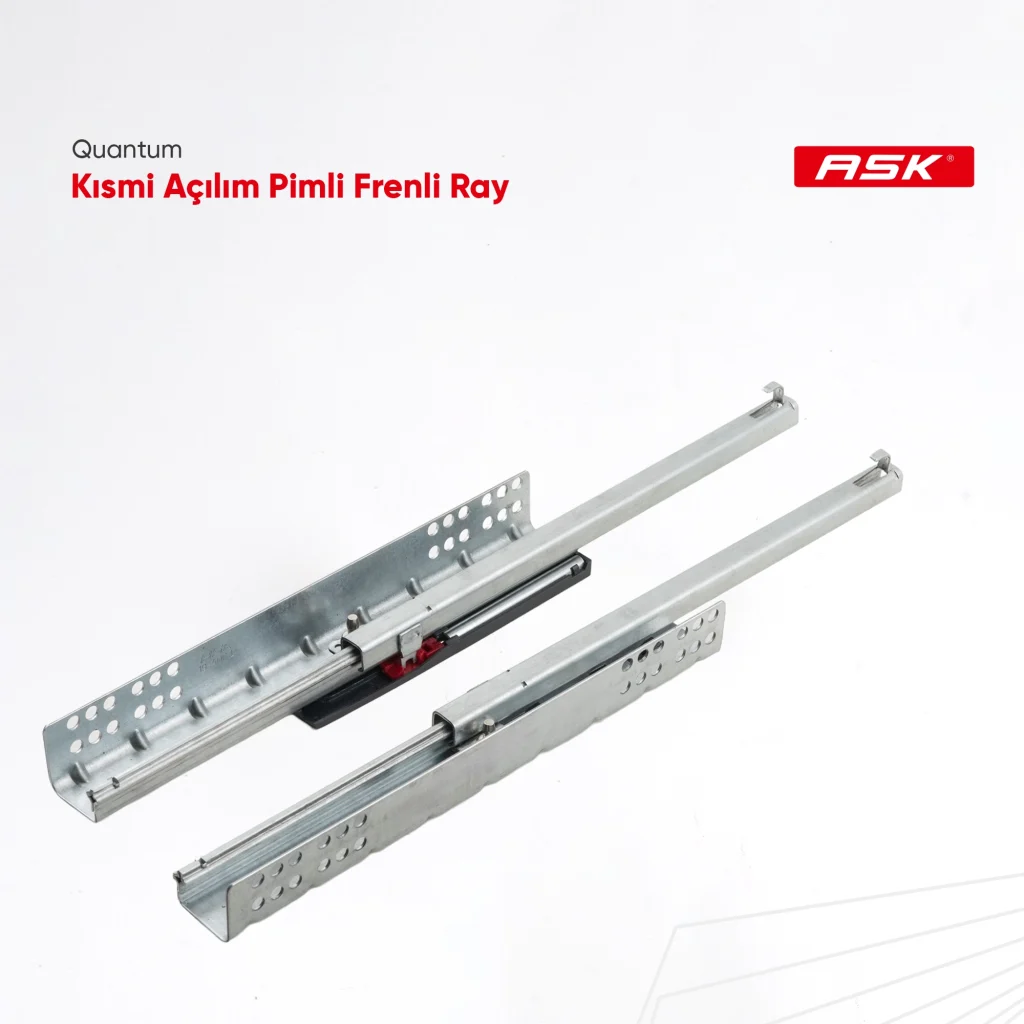

Kısmi Açılım Pimli Frenli Ray
Quantum

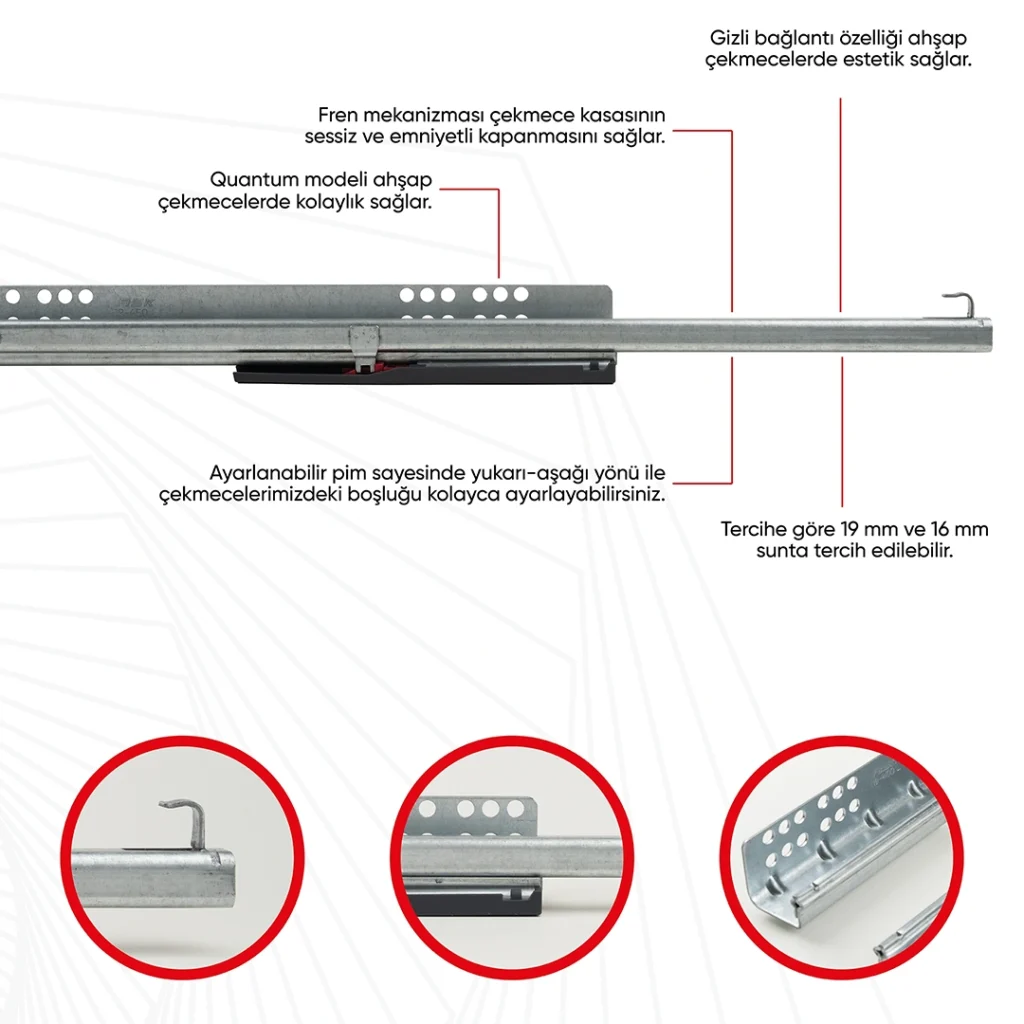

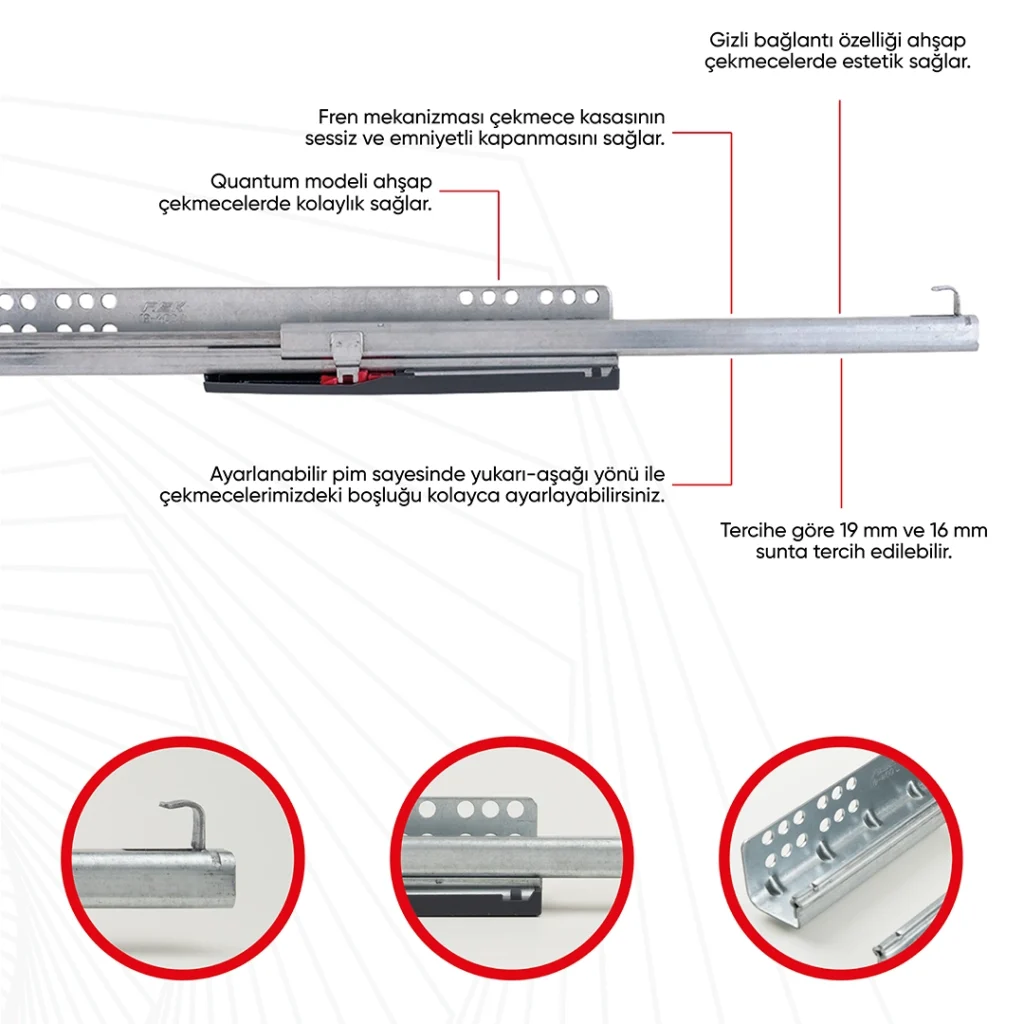

- Quantum modeli ahşap çekmecelerde kolaylık sağlar.
- Fren mekanizması, çekmece kasasının sessiz ve emniyetli kapanmasını sağlar.
- Gizli bağlantı özelliği, ahşap çekmecelerde estetik sağlar.
- Ayarlanabilir pim sayesinde yukarı–aşağı yönlü çekmecelerimizdeki boşluk kolayca ayarlanabilir.
- Tercihe göre 19 mm ve 16 mm sunta tercih edilebilir.
- Ürün Özellikleri
- Profil
- Bağlantı Elemanları
Ürün Özellikleri
Ürün Kodu: ASK0011016 - ASK0011016
Açılım: Kısmi Açılım
Montaj Yönü: Alttan Montaj
Ayarlama: Ayarlanabilir pim sayesinde yukarı ve aşağı ayarlama (-+4mm)
Yüzey Kaplaması: Galvanizli
Özellik: Yavaş Kapanma
Sac Kalınlığı: 1.40 x 1.40 mm
Tavsiye Edilen Bağlantı Elemanları
4 Ø X 16 mm ve 6.3 Ø X 14 mm Ahşap Vidası
| 16 mm | 19 mm |
Çekme Uzunluğu L |
Minimum Kabin Derinliği L1 |
Montaj Deliği L2 |
Taşıma Kapasitesi kg |
|---|---|---|---|---|---|
| ASK0016-30001 | ASK0019-30001 | 300 | 316 | 188,5 | 25 |
| ASK0016-35001 | ASK0019-35001 | 350 | 366 | 221,5 | 25 |
| ASK0016-40001 | ASK0019-40001 | 400 | 416 | 249,5 | 25 |
| ASK0016-45001 | ASK0019-45001 | 450 | 466 | 283,5 | 25 |
| ASK0016-50001 | ASK0019-50001 | 500 | 516 | 309,5 | 25 |
